烟道换热器的结构组成

　　烟道换热器是一种gao效的热能回收设备，其组成结构相对复杂但设计精密。以下是对烟道换热器组成结构的详细介绍：

　　一、主要组成部分

　　1、换热管

　　换热管是烟道换热器的核心部件，用于传递热量。

　　烟气在换热管外部流动，将热量传递给管内的介质（如空气或水）。

　　换热管通常由耐腐蚀、耐高温的材料制成，如不锈钢、合金钢等。

　　2、换热箱

　　换热箱是换热管的支撑和容纳结构，通常为一个封闭的空间。

　　烟气在换热箱内流动，与换热管进行热交换。

　　换热箱的设计需考虑烟气的流动路径和换热效率，以及材料的耐腐蚀性和耐高温性。

　　二、其他关键部件

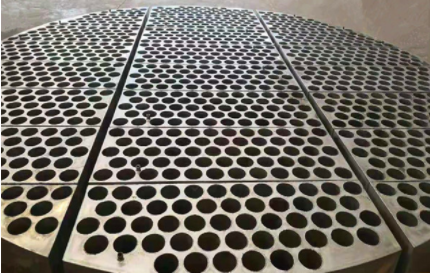

　　1、上管板和下管板

　　上管板和下管板分别位于换热管的上下两端，用于固定和支撑换热管。

　　管板通常由高强度、耐腐蚀的材料制成，以确保换热管的稳定性和耐久性。

　　2、集合箱

　　集合箱通常连接在换热管束的上部，用于收集和分配介质（如空气）。

　　它确保了介质能够依次从多组换热管中流过，从而实现热量的传递。

　　3、密封装置

　　密封装置用于确保换热管和换热箱之间的密封性，防止烟气泄漏。

　　常见的密封装置包括垫片、O型圈等。

　　4、支撑结构

　　支撑结构用于支撑和固定整个烟道换热器，确保其稳定性和安全性。

　　支撑结构通常由钢结构或混凝土制成，根据换热器的尺寸和重量进行设计。

　　三、不同类型换热器的结构特点

　　1、管式换热器

　　管式换热器通常由多根换热管组成，这些管子平行排列并固定在管板上。

　　烟气在管子外部流动，而介质在管子内部流动，从而实现热量的传递。

　　2、板式换热器

　　板式换热器由一系列压制有凹点的金属板片组成，这些板片通过螺栓或其他连接件夹紧在一起。

　　烟气在板片之间的宽窄流道中流动，与介质进行热交换。

　　板式换热器的结构紧凑、换热效率高，但相对复杂且维护成本较高。

　　3、翅片式换热器

　　翅片式换热器通过在换热管或板片上增加翅片来增加换热面积。

　　翅片通常呈波纹状或螺旋状，以增加烟气与介质的接触面积和换热效率。

　　四、结构设计的考虑因素

　　1、耐腐蚀性

　　烟道换热器需承受高温、腐蚀性的烟气，因此材料的选择需考虑其耐腐蚀性。

　　常用的耐腐蚀材料包括不锈钢、合金钢、陶瓷等。

　　2、耐高温性

　　烟道中的烟气温度可能高达数百或者上千摄氏度，因此换热器的材料需具备足够的耐高温性。

　　同时，换热器的结构设计也需考虑高温下的热膨胀和变形问题。

　　3、换热效率

　　换热效率是衡量烟道换热器性能的重要指标之一。

　　通过优化换热管的结构、增加换热面积、改进烟气流动路径等方式，可以提高换热效率。

　　4、维护便利性

　　烟道换热器的维护成本和使用时间与其结构设计密切相关。

　　合理的结构设计应便于清洗、检查和维修，以减小维护成本和提高使用时间。
