管束除雾器的工作原理与组成结构

　　管束除雾器是一种gao效的除尘除雾设备，广泛应用于湿法脱硫塔等工业领域，用于脱除净化饱和净烟气中携带的雾滴和尘。其工作原理主要依赖于吸收塔上部低温饱和净烟气中含有大量细小雾滴的特点，通过以下三种主要机制实现除尘除雾：

　　1、凝聚：大量的细小液滴与颗粒在高速运动条件下碰撞机率大幅增加，易于凝聚、聚集成为大颗粒，从而实现从气相的分离。

　　2、捕悉：细小的液体颗粒跟随气体与分离器中的持液层充fen接触后，被液体捕悉实现分离。除尘器筒壁面的液膜会捕悉接触到其表面的细小液滴，尤其是在增速器和分离器叶片的表面的过厚液膜，会在高速气流的作用下发生“散水”现象，大量的大液滴从叶片表面被抛洒出来，在叶片上部形成了大液滴组成的液滴层，穿过液滴层的细小液滴被捕悉，大液滴变大后跌落回叶片表面，重新变成大液滴，实现对细小雾滴的捕悉。

　　3、湮灭：细小的液体颗粒被抛洒到分离器的表面时，形成附着液膜从烟气中脱离出来。经过加速器加速后的气流高速旋转向上运动，气流中的细小雾滴、尘颗粒在离心力作用下与气体分离，向筒体表面方向运动。而高速旋转运动的气流迫使被截留的液滴在筒体壁面形成一个旋转运动的液膜层。从气体分离的细小雾滴、微尘颗粒在与液膜层接触后被捕悉，实现细小雾滴与微尘颗粒从烟气中的脱除。

　　结构组成

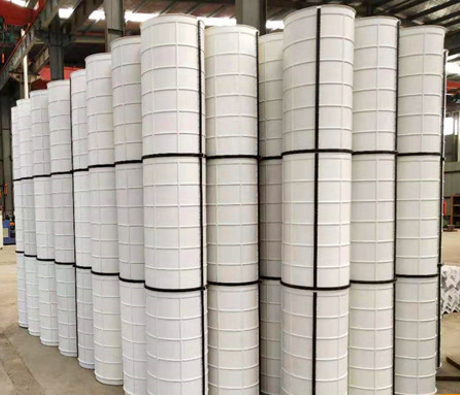

　　管束除雾器由管束筒体和多级增速器、分离器、汇流环及导流环组成。根据不同的烟气及除尘成效要求，可选择不同的增速器、分离器、汇流环进行多级组合。其布置在喷淋层上部即原除雾器的位置，可wan全代替常规除雾器的使用功能。
