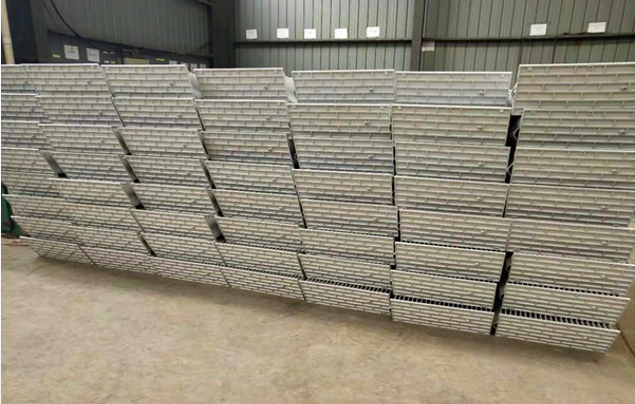

屋脊形除雾器是由两个单独模块组成一组模块，按装与塔顶端，分上下两层即一二级布置:模块组成像人字、又像屋顶故名屋脊形。两个模块夹角为105”，烟气成夹角通过除雾层。一组模块通道跨境为2150mm,通道梁中心间距2450mm;叶片间距为:一-级30mm,二级27.5mm。两级间距1.8~ 2. 0m,三层冲洗:一级分上下两层冲洗，二级一层冲洗，位于夹角中心下方。(特殊工况设计四层)

      屋脊形除雾器的设计在力学的基础上充分利用气流湍流技术，使含水烟气在通过除雾器叶片通道时，烟气中的水分和固体物质被充分捕捉回收。达到彻底净化的目的。

      1:一级除雾器采用无旋流波纹板，一般工作通道跨境2150mm (具体根据实际工况设计通道跨境) ;工作面夹角为105°。在结构上充分利用对称力、满足除雾器着力与稳固。而工作面夹角105°使上升的烟气充份均匀通过叶片通道。(烟气与除雾器临界面的逢角52.5° )每一通道上由若干组除雾器模块组成，下层冲洗位于夹角下方中心，架设在除雾器下支撑方钢上，喷嘴与除雾器断面正角对称布置，使除雾器得到100%覆盖冲洗。上层冲洗架设在除雾器上钢上支撑方，喷嘴与除雾器反面成逢面冲洗:为了使上层冲洗管道能稳定，在单组模块的两边安装了支撑挂板。(如图所示)

2:二级除雾器采用旋流波纹板, (俗称带钩除雾片)。其结构与一级基本相同，只是冲洗水管采用一层:下层向上冲洗。反面不冲洗，防止烟气二次携带。
